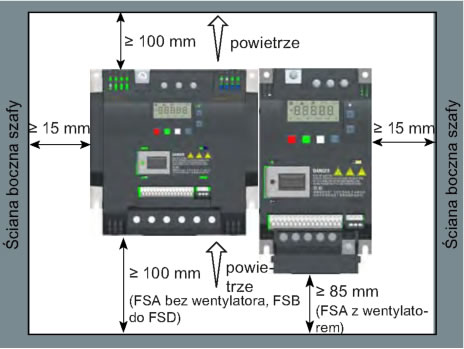

Pozycja montażowa oraz odstępy minimalne

Przekształtnik musi być zamontowany pionowo na płaskiej i niepalnej powierzchni w zamkniętym obszarze roboczym lub w szafy sterowniczej.



Montaż falownika Siemens Sinamics V20

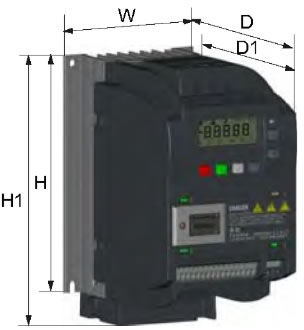

Wymiary falownika Siemens Sinamics V20


H1: wysokość obudowy A z wentylatorem
D1: głębokość szafy przy montażu przelotowym



Wymiary (mm), układ otworów (montaż kabinowy)
Obudowa FSA FSB FSC FSD
W 90 140 184 240
H 150 160 182 206.5
H1 166 - - -
D 145.5 (114.5*) 164.5 169 172.5
D1 - 106 108 98
Układ otworów . . . .
Mocowania

4 x śruba M4

4 x nakrętka M4

4 x podkładki M4

Moment dokręcenia: 1,8 Nm ± 10%

4 x śruba M5

4 x nakrętka M5

4 x podkładka M5

Moment dokręcenia: 2,5 Nm ± 10%

* Długość płaskiej płyty przekształtnika (tylko wariant 400 V 0,75 kW)



Wymiary (mm), układ otworów (montaż przelotowy)
Obudowa Wielkość obudowy B Wielkość obudowy C Wielkość obudowy D
Układ otworów i wycięć (mm) . . .
Mocowania 4 x śruba M4 4 x śruba M5 4 x śruba M5
Moment dokręcenia 1,8 Nm ± 10% 2,5 Nm ± 10% 2,5 Nm ± 10%

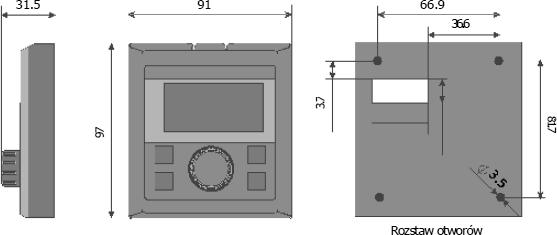

V20 BOP (Basic Operator Panel)

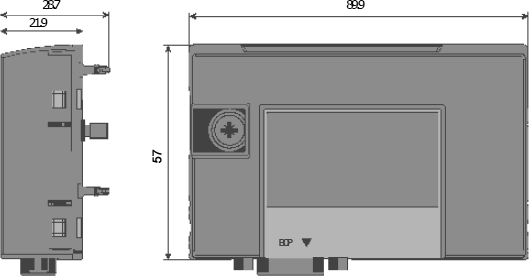

Interfejs BOP (Basic Operator Panel)

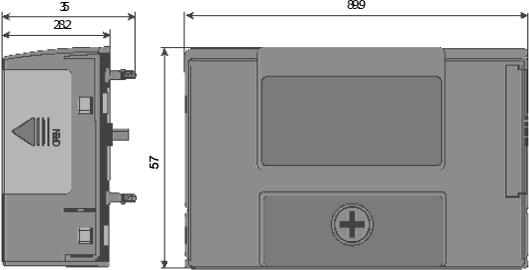

Moduł ładowania parametrów
