Cyfrowa konsola operatorska

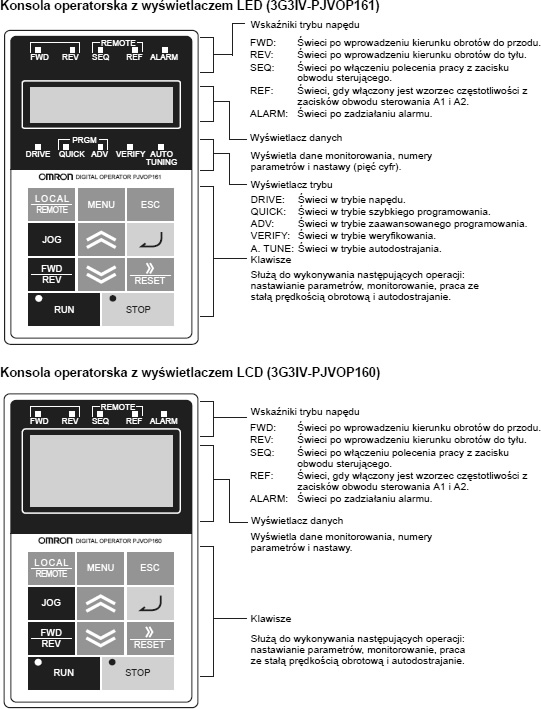

Konsola operatorska z wyświetlaczem LED (3G3IV-PJVOP161)
Wskaźniki trybu napędu
FWD: Świeci po wprowadzeniu kierunku obrotów do przodu.
REV: Świeci po wprowadzeniu kierunku obrotów do tyłu.
SEQ: Świeci po włączeniu polecenia pracy z zaciskuobwodu sterującego.
REF: Świeci, gdy włączony jest wzorzec częstotliwości z zacisków obwodu sterowania A1 i A2.
ALARM: Świeci po zadziałaniu alarmu.
Wyświetlacz danych
Wyświetla dane monitorowania, numery parametrów i nastawy (pięć cyfr).
Wyświetlacz trybu
DRIVE: Świeci w trybie napędu.
QUICK: Świeci w trybie szybkiego programowania.
ADV: Świeci w trybie zaawansowanego programowania.
VERIFY: Świeci w trybie weryfikowania.
A. TUNE: Świeci w trybie autodostrajania.
Klawisze
Służą do wykonywania następujących operacji:
nastawianie parametrów, monitorowanie, praca ze stałą prędkością obrotową i autodostrajanie.
Konsola operatorska z wyświetlaczem LCD (3G3IV-PJVOP160)
Wskaźniki trybu napędu
FWD: Świeci po wprowadzeniu kierunku obrotów do przodu.
REV: Świeci po wprowadzeniu kierunku obrotów do tyłu.
SEQ: Świeci po włączeniu polecenia pracy z zacisku obwodu sterującego.
REF: Świeci, gdy włączony jest wzorzec częstotliwości z zacisków obwodu sterowania A1 i A2.
ALARM: Świeci po zadziałaniu alarmu.
Wyświetlacz danych
Wyświetla dane monitorowania, numery parametrów i nastawy.
Klawisze
Służą do wykonywania następujących operacji:
nastawianie parametrów, monitorowanie, praca
ze stałą prędkością obrotową i autodostrajanie.
