Przemiennik częstotliwości ogólnego przeznaczenia ACS 2000 oferuje wyjątkowe właściwości, zapewniające wyjątkową elastyczność w aplikacjach ze standardowymi rozwiązaniami.

Elastyczny sposób podłączania do linii zasilającej

Przemiennik częstotliwości ACS 2000 zapewnia różne możliwości podłączenia do linii zasilającej, z których każda ma właściwe sobie zalety. W zależności od preferencji użytkownika lub od istniejącej instalacji, przemiennik ACS 2000 można podłączyć do zewnętrznego wejściowego transformatora separującego lub użytkować bez transformatora, przy czym ta ostatnia opcja umożliwia podłączenie bezpośrednie do przemysłowej linii zasilającej (technika „direct-to-line”).

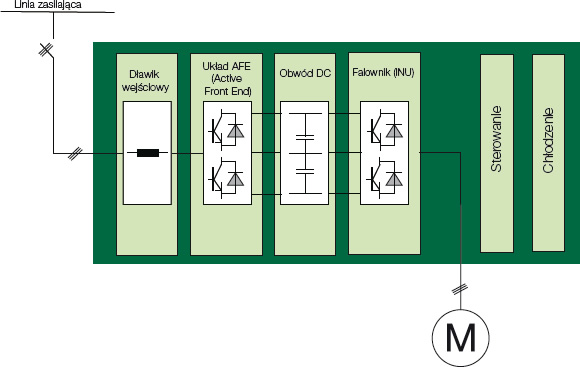

Bezpośrednie podłączenie do linii zasilającej

Bezpośrednie podłączenie do linii zasilającej przemiennika ACS 2000 może znacznie obniżyć koszty inwestycji. Ze względu na kompaktowe rozmiary i mniejszą masę w porównaniu z przemiennikiem wymagającym transformatora, koszty transportu urządzenia są niższe. Mniejsza jest także powierzchnia potrzebna do instalacji przemiennika w rozdzielni elektrycznej.



Przemiennik ACS 2000 może być z łatwością zastosowany do modernizowania układów napędowych z silnikami o stałej prędkości, gdyż technologia podłączania bezpośredniego do linii
zasilającej zapewnia szybkość i łatwość instalacji oraz uruchomienia systemu.

Zewnętrzny transformator

W tych zastosowaniach, gdzie konieczny jest dopasowujący wejściowy transformator separujący lub gdzie wymagana jest izolacja galwaniczna od linii zasilającej, przemiennik ACS 2000 może być podłączony do tradycyjnego, dwuuzwojeniowego, olejowego lub suchego wejściowego transformatora separującego.



Układ AFE (Active Front End) – wydajność energetyczna i praca przyjazna dla sieci zasilającej

Przemiennik ACS 2000 jest wyposażony w układ Active Front End (AFE), który może być wykorzystany w połączeniu z najprostszym wejściowym transformatorem separującym lub podłączony bezpośrednio do linii zasilającej 6.0–6.9 kV.
Układ ten zapewnia niski poziom zawartości harmonicznych, umożliwia pracę czterokwadrantową oraz kompensację mocy biernej.

Niska zawartość wyższych harmonicznych

Układ AFE zapewnia niski poziom zawartości wyższych harmonicznych, spełniając najostrzejsze wymagania norm dotyczących odkształceń harmonicznych. Pozwala to wyeliminować potrzebę prowadzenia analizy zawartości harmonicznych lub instalacji filtrów sieciowych.

Obniżone zużycie energii

Zmniejszenie zużycia energii wynika z faktu, że układ AFE pozwala na pracę czterokwadrantową, co umożliwia zwrot do sieci zasilającej energii odzyskiwanej podczas hamowania.

Statyczna kompensacja mocy biernej

Układ AFE umożliwia także kompensację mocy biernej. Przy statycznej kompensacji mocy biernej można uzyskać gładki przebieg napięcia w sieci i uniknąć kar za pobór mocy biernej.

Doskonałe osiągi przy wykorzystaniu technologii DTC

Szybkie i precyzyjne sterowanie procesowe w kombinacji z niskim zużyciem energii daje w rezultacie najwyższe parametry pracy. Przemiennik ACS 2000 wykorzystuje do sterowania opracowaną przez ABB technologię bezpośredniego sterowania momentem (Direct Torque Control = DTC), dzięki czemu charakteryzuje się on najwyższą jakością sterowania momentem obrotowym i prędkością przy najniższych stratach jakie kiedykolwiek udało się osiągnąć w przemiennikach średnionapięciowych. Sterowanie przemiennikiem jest natychmiastowe i płynne we wszystkich warunkach pracy.

Przebiegi wyjściowe przyjazne dla nowych lub istniejących silników.

Przemiennik ACS 2000 zapewnia niemal sinusoidalne przebiegi prądu i napięcia, co umożliwia jego stosowanie wraz ze standardowymi silnikami i izolacjami kabli. Osiąga się to przy
pomocy opatentowanej przez ABB topologii wielopoziomowej, która wykorzystuje obwód prądu stałego, pozwalający na otrzymanie wielopoziomowego przebiegu wyjściowego przy minimalnej liczbie elementów mocy.
